配電所智能環境監控系統
1 項目背景
2015年7月6日，國家發改委、能源局印發了《關于促進智能電網發展的指導意見》，明確了發展智能電網的重要意義，即進一步提高電網接納和優化配置多種能源的能力，實現能源生產和消費的綜合調配，全面構建安全、高效、清潔的現代能源保障體系，支撐新型工業化和新型城鎮化建設，實現我國能源科技和裝備水平的全面提升。
《意見》中提出了智能電網的發展總目標：到2020年，初步建成安全可靠、開放兼容、雙向互動、高效經濟、清潔環保的智能電網體系，滿足電源開發和用戶需求，全面支撐現代能源體系建設，推動我國能源生產和消費革命；帶動戰略性新興產業發展，形成有國際競爭力的智能電網裝備體系。
隨著社會信息化程度的不斷提高，配電所內，用于遙控、遙測、遙調等方面的設備的數量與日俱增，其環境設備也日益增多，配電所內環境設備（如所內供配電系統、UPS 電源、空調、消防系統、安保系統、漏水檢測系統等），必須時時刻刻為配電所內電力設備提供正常的運行環境，因此，建立居民配電所智能輔助監控系統尤為重要。
2 建設目標
1.項目的總體目標是通過對機房內的動力環境等進行統一監控和管理。
2.針對配電所工程量身定制的斯必得配電所智能環境監控系統，通過智能采集監控主機，配備外圍傳感器，為配電所環境、動力、安防、消防、保安系統、設備的監控應用提供高可靠性、高度適用性的解決方案。實現遠程監測，無人值守，減少人工成本，并且提前預警，避免重大事故發生，減少損失，為設備的安全運行提供保護，提高運維效率。
配電所智能環境監控系統將實現五個目標：
1.為配電所內各系統及設備運行提供高度穩定可靠的監控信息資源，提供實時數據監測以及必要的遠程控制、智能控制。
2.對配電所發生的故障產生故障告警，通過多種方式通知相關管理人員，及時處理，及時解決。對即將發生的故障進行預警。
3.促進配電所的自動化、智能化，明晰管理人員的權利和責任，提高機房的管理水平，節省配電所運行管理費用，達到短期投資長期受益的目的。
4.利用系統完善的數據統計和分析功能，為配電所管理者提供可靠地參考依據，為配電所建設與改進提供充分的決策依據。
5.預留充分的擴展功能，適應發展需要，做到方便擴展、容易更改，可適應環境的變化和管理需求的多樣化。
-
3 智能環境監控系統方案設計
1.設立統一監控管理站，對分布在不同區域的多個設備和信息進行全數字化集中監控管理，少人或無人值守，滿足現代化配電所管理需要。
2.本監控系統施工部署非常簡便，細節考慮周到，擴容方便。所有的測控模塊都采用總線布線方式，避免了敷設線路的麻煩；監控管理平臺也非常人性化，界面友好、操作簡單、功能全面，監控設備的管理采用即插即用，監控平臺能夠自動搜索新增的設備，無需手動添加，維護非常方便。實現了即插即用系統集成擴容的平滑過渡，這樣需求方可以很方便地根據自身的需求和投資預算進行項目的投資，不會造成重復投資浪費。
3.系統利用IP數據網、企業內部專網等傳輸載體來實現對各區域配電所的環境監控主機的運行狀況進行數據采集和處理，實現聯網監控，降低配電所管理成本。
4.亦可支持104、IEC 61850等標準協議，對接電力平臺。
5.系統可以根據監控總中心的授權，實現管理者對自己所管轄的配電所及配電所內設備環境系統的監控管理。

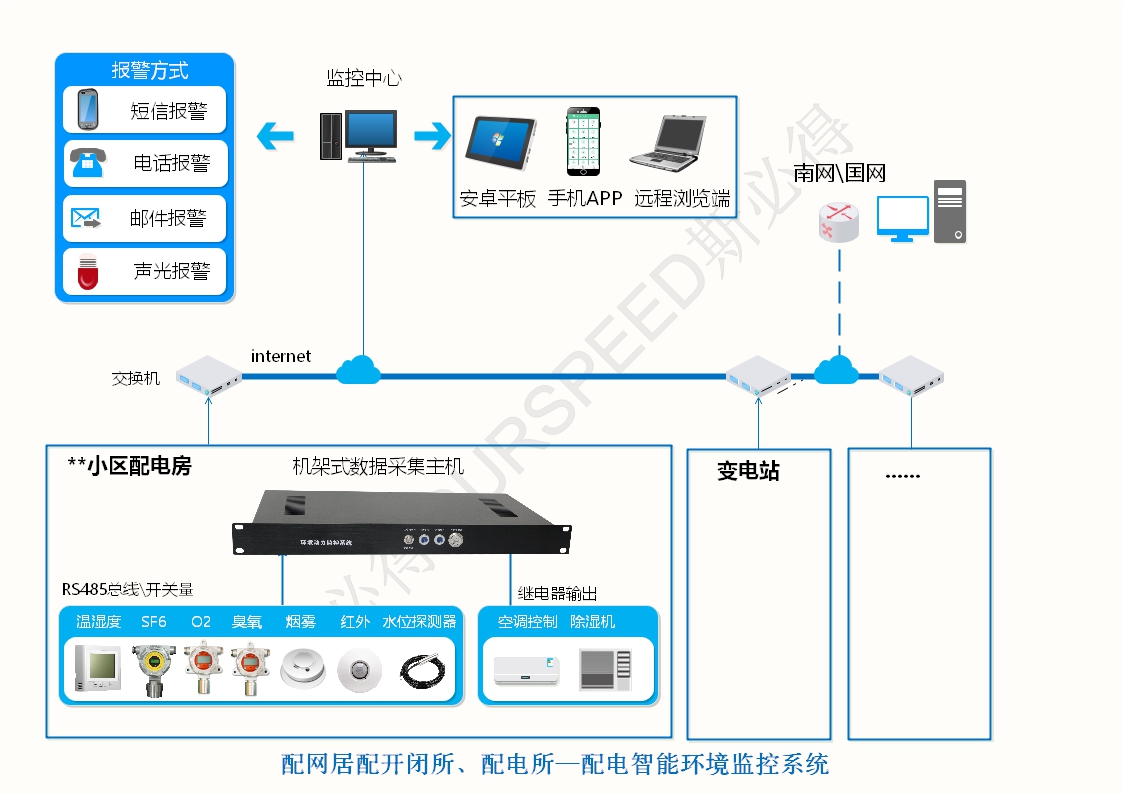

系統拓?fù)鋱D如下：
監控系統配置方案：
|
序號 |
子系統設備 |
功能說明 |
|
1 |
攝像頭、硬盤錄像機等設備 |
通過視頻圖像監控現場環境情況 |
|
2 |
雙鑒紅外傳感器 |
監測配電所人員進出狀態 |
|
3 |
煙霧傳感器 |
監測配電所煙霧狀態 |
|
4 |
液位傳感器 |
監測水位值 |
|
5 |
溫濕度傳感器 |
監測環境溫度、濕度 |
|
6 |
六氟化硫探測器 |
監測環境六氟化硫濃度 |
|
7 |
氧氣探測器 |
監測環境氧氣濃度 |
|
8 |
臭氧探測器 |
監測環境臭氧濃度 |
|
9 |
照明控制模塊 |
監測燈光照明狀態、遠程控制照明設備 |
|
10 |
除濕機控制模塊 |
監測除濕機狀態、遠程控制除濕機開關 |
|
11 |
風機控制模塊 |
監測風機狀態、遠程控制風機開關 |
|
12 |
水泵控制模塊 |
監測水泵狀態、遠程控制水泵開關 |
|
13 |
空調控制模塊 |
監測空調狀態、遠程控制空調開關 |
4 監控內容
Ø 配電所動力監控：
遙測：市電交流220/380V電壓、直流48V設備用電電壓。
遙信：各種電壓的上下限告警。
Ø 配電所環境：
遙測：各房間的溫、濕度、氧氣、臭氧、SF6、煙霧、液位等狀態。
遙信：溫度過高、濕度過高、溫度過低、濕度過低，氣體泄漏狀態，地面浸水狀態，煙霧的探測、房間的非法闖入等。
Ø 配電所設備監控：
遙測：監控風機、水泵、除濕機、空調等設備的運行狀態與參數。
遙控：并可通過軟件在系統上或通過網絡遠程控制設備開關狀態。
Ø 配電所視頻監控:
遙測：通過視頻圖像監控配電所環境情況。
軟件展示：
所有網絡監控和網絡控制器將采集來的數據發送到服務器，通過軟件進行多源數據診斷與預警，數據保存，根據診斷與預警結果進行報警、聯動、通知相關管理人員。本系統的操作介面通俗易懂，比較人性化，使管理員能在第一時間內對應急事件采取防護措施。
